円すい体切れ刃工具を用いた５軸制御加工
中軽米直樹，森重功一，竹内芳美
精密工学会誌，63巻3号 (1997.3) 415-419.
一般に，自由曲面形状の仕上げ工程では，曲面の最大曲率部分が加工できる切れ刃半径をもつボールエンドミルを用いて，加工面全体の面精度を考慮した均一なピックフィード量で加工を行っている．加工対象曲面が大きな曲率変化を有する場合は，使用するボールエンドミルの径を小さくしなければならず，微小なピックフィード設定が仕上げ加工の能率低下の原因となっている．

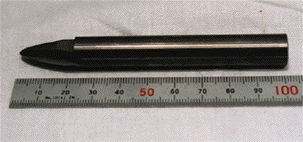

本研究では，曲率変化の大きな曲面の加工において，曲面の面精度を低下させずに加工能率を向上させる加工法として，切れ刃部分の外形が円錐曲線の軸中心回転体で定義される工具(円錐体切れ刃工具)による５軸制御加工を提案している．同時に，考案した手法を用いて曲率変化の大きなスウィープ曲面を5軸制御加工するための工具経路データを自動生成するメインプロセサを開発するとともに，生成した工具経路データを用いて加工実験を行い，本加工法の有効性を確認した．
