■冶具作製■



****設計****

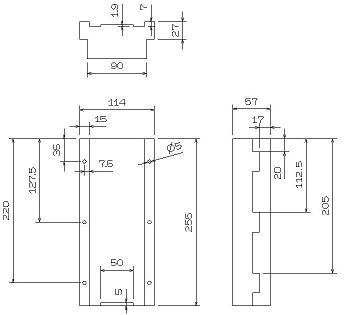

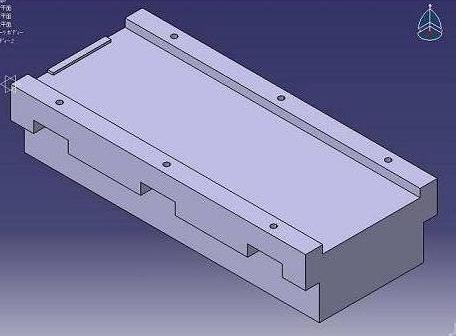

・冶具A

素材:SS400
写真写真

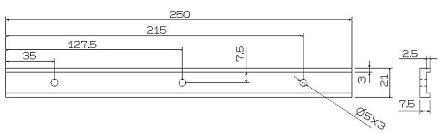

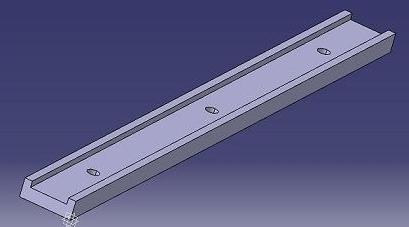

・冶具B

素材:工場の廃材(炭素鋼)
写真写真

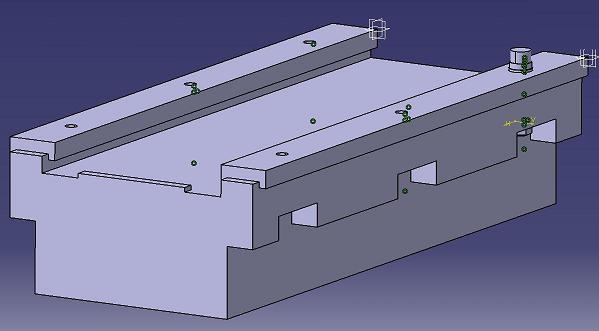

・冶具(組み立て図)

写真
<冶具の説明>

・冶具Aをバイスに取り付けてワークをはめ込む。冶具Bでワークを冶具Aに押さえつける。

・冶具Aと冶具Bはボルトとナットで締め付ける。

・表札を置く溝の横にリブがあるため、その方向の力に強い

・x.yの原点出しを冶具の角でするのでワークを代えるごとにx.yの原点出しの原点だしはしなくてよい。









****加工****

・冶具A

写真 写真 写真 写真

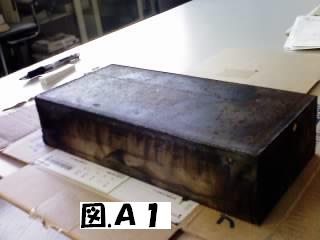

図.A1:発注して届いたときの状態。黒くて驚いた。

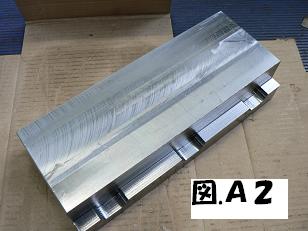

図.A2:NCデータをA55で使い側面加工を行った。
工具:エンドミルΦ17 回転数:3700rpm 送り:1800mm/min

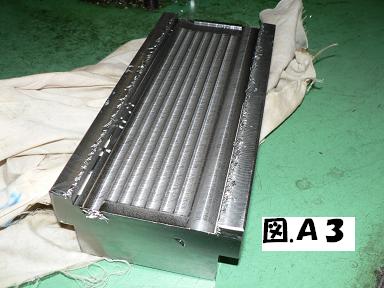

図.A3:NCデータをA55で使い上面加工を行った。
工具:エンドミルΦ17 回転数:3700rpm 1800mm/min

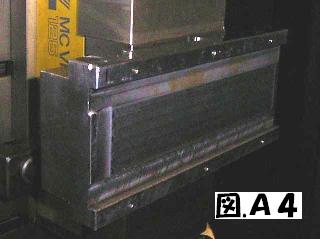

図.A4:NCデータをA55で使いドリリング加工を行った。





・冶具B

写真 写真 写真 写真

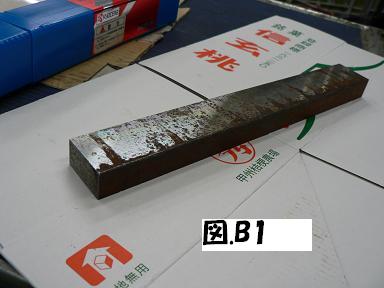

図.B1:廃材で見つけた鉄の塊を適度の大きさにカットした。

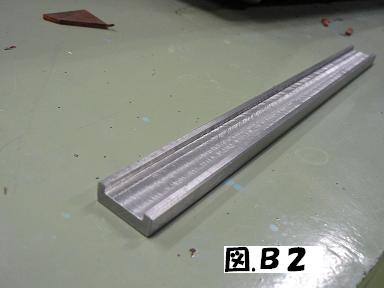

図.B2:KIRAを使用して外形を加工した。

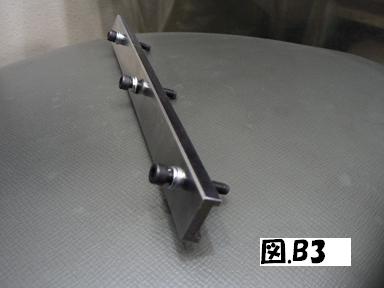

図.B3:KIRAを使用して穴を加工した。

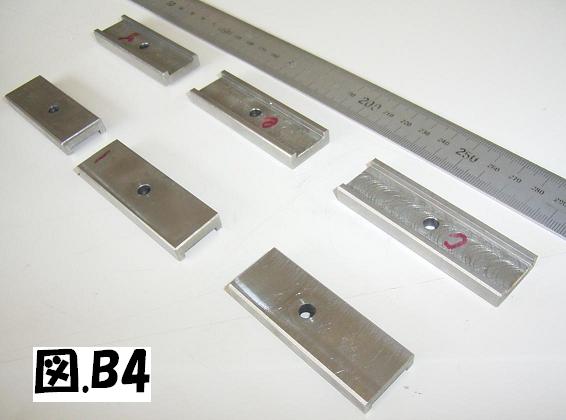

図.B4:線で両端から抑えるとワークが歪んでしまうことがわかり、力の逃げ場を作るために分裂させた。

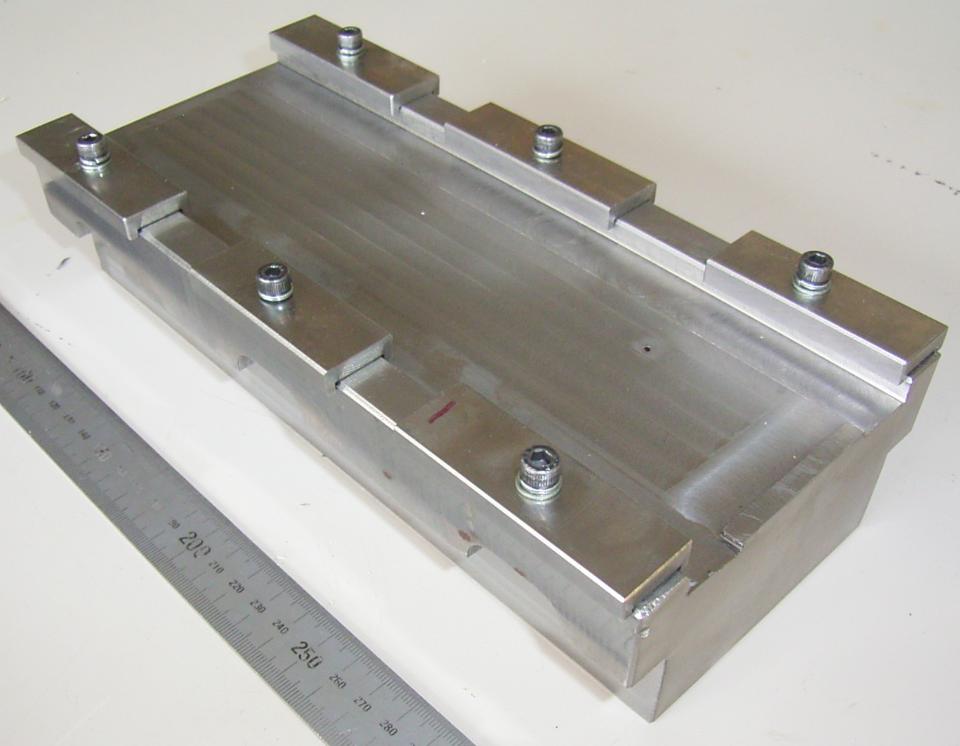

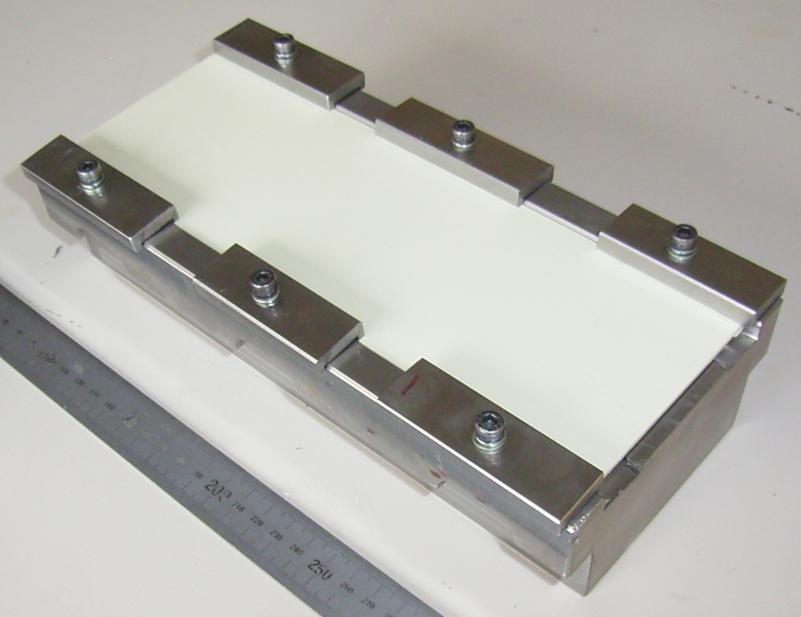

****冶具完成****

写真 写真
